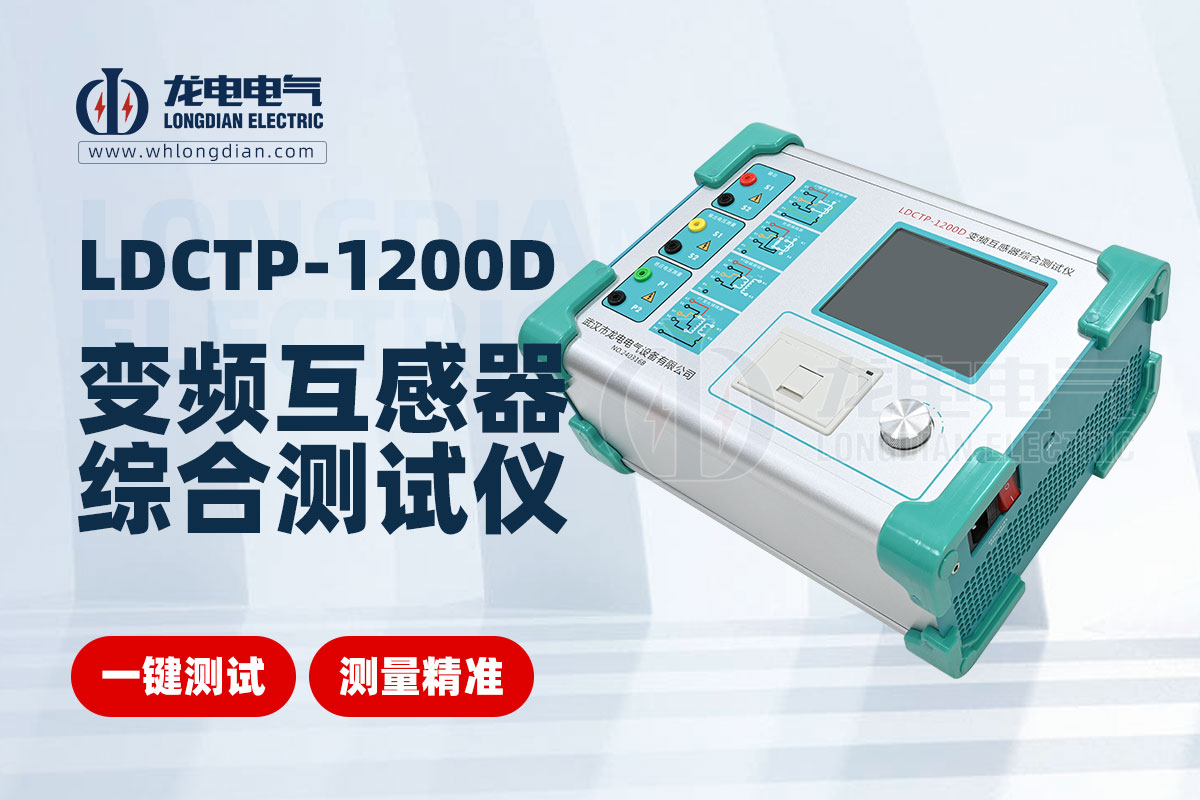

變頻式互感器綜合測試儀是一種多功能現場試驗儀器，專門用于測試互感器的伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等參數，其各項技術參數決定了它的性能表現以及適用范圍。

① 測量范圍相關參數

◆ 變比測量范圍：

不同型號的變頻式互感器綜合測試儀在變比測量方面有著各自的范圍限定。一般來說，對于電流互感器，其變比測量范圍可以從幾十比幾，比如常見的 50/5、100/5 等較小變比，一直延伸到數千比幾的較大變比，像 2000/5、5000/5 等，基本能夠涵蓋電力系統中絕大多數電流互感器的變比規格。而電壓互感器的變比測量范圍同樣寬泛，可適應如 10000/100、35000/100 等不同電壓等級下的互感器變比測量需求，這使得它可以廣泛應用于從低壓配電網到高壓乃至超高壓變電站中的互感器檢測工作。

◆ 二次回路負載測量范圍：

在測試互感器二次回路負載時，測試儀通?？梢跃_測量從零點幾歐姆到幾十歐姆的負載值。例如，其下限可能低至 0.1Ω，能夠檢測出二次回路中極小的電阻情況，而上限可以達到 50Ω 左右，滿足大部分常規及一些特殊工況下二次回路負載的測量要求，這有助于全面、準確地掌握二次回路的電氣特性，為判斷回路是否正常提供可靠的數據支撐。

② 測量精度參數

◆ 變比測量精度：

這是衡量測試儀準確性的重要指標之一。優質的變頻式互感器綜合測試儀在變比測量上能夠達到較高的精度，一般誤差可控制在 ±0.2% 以內。也就是說，當測量一臺實際變比為 100/5 的電流互感器時，測試儀給出的測量結果會在 99.8/5 到 100.2/5 這個區間內，如此高精度的測量確保了后續電力計量、繼電保護等相關工作依據的數據足夠可靠，減少因測量誤差導致的各種電力系統運行問題。

◆ 伏安特性測量精度：

對于伏安特性的測量，其電壓測量精度和電流測量精度也有著嚴格的要求。通常電壓測量精度可達到 ±0.5%，電流測量精度能達到 ±1% 左右。例如在繪制互感器的伏安特性曲線時，無論是低電壓、小電流階段，還是高電壓、大電流階段，測試儀都能較為精準地獲取相應的數據點，從而繪制出準確反映互感器真實伏安特性的曲線，便于準確判斷互感器的性能狀況及是否存在潛在故障。

③ 測試信號相關參數

◆ 測試信號頻率范圍：

變頻式互感器綜合測試儀的一大特點就是可調節測試信號頻率，其頻率范圍一般在幾十赫茲到幾千赫茲之間。常見的起始頻率可能在 50Hz 左右，這與電網的工頻接近，便于對比分析，而最高頻率能夠達到 2000Hz 甚至更高。通過在不同頻率下進行測試，可以有效避開現場復雜電磁環境中的一些干擾頻率，使測試結果更加準確可靠，尤其適用于存在較強電磁干擾的變電站等場所的互感器檢測。

◆ 測試信號輸出功率：

測試儀輸出的測試信號需要具備一定的功率，以確保能夠驅動互感器并獲取有效的反饋信號。其輸出功率通常在幾瓦到幾十瓦之間，例如一般輸出功率可以達到 10W - 30W，具體數值會根據不同型號有所差異，足夠的功率保障了測試過程的穩定性以及可以對不同容量大小的互感器進行有效測試。

④ 環境適應性參數

◆ 工作溫度范圍：

考慮到電力檢測可能會在各種不同的環境條件下進行，測試儀需要有良好的溫度適應性。一般它的工作溫度范圍可以從零下 10℃左右，能夠滿足寒冷地區冬季戶外檢測的基本需求，到高溫 40℃ - 50℃，即使在炎熱的夏季變電站內等高溫環境下也能正常工作，確保在不同季節、不同地域都可以隨時開展互感器的檢測工作。

◆ 相對濕度范圍：

對于濕度方面，它通常能夠適應相對濕度在 20% - 90% 之間的環境，無論是干燥的北方地區還是較為潮濕的南方地區，只要在這個濕度區間內，測試儀都可以穩定運行，不會因濕度問題而出現短路、測量誤差增大等不良現象，保證了檢測工作的可靠性。

⑤其他重要參數

◆ 顯示分辨率：

測試儀的顯示界面對于測量結果的呈現有著清晰程度的要求，其顯示分辨率通常較高。例如在顯示變比數值時，小數點后可以精確到兩位甚至更多位，電壓、電流等測量值也同樣有著清晰準確的顯示分辨率，方便使用者直觀、準確地讀取測量數據，便于記錄和后續分析。

◆ 數據存儲容量：

為了便于對多次測量的數據進行保存和后續追溯分析，測試儀一般具備一定的數據存儲容量，可存儲幾十組甚至上百組的測量數據，使用者可以根據需要隨時調用歷史測量數據進行對比分析，觀察互感器性能的變化情況等，有助于更好地進行電力設備的運維管理。

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商，專注于變頻式互感器綜合測試儀等電力試驗設備的研發與生產。深耕電力行業多年，公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾，贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持，確保您的設備始終處于最佳狀態。選擇龍電電氣，選擇專業與信賴！
