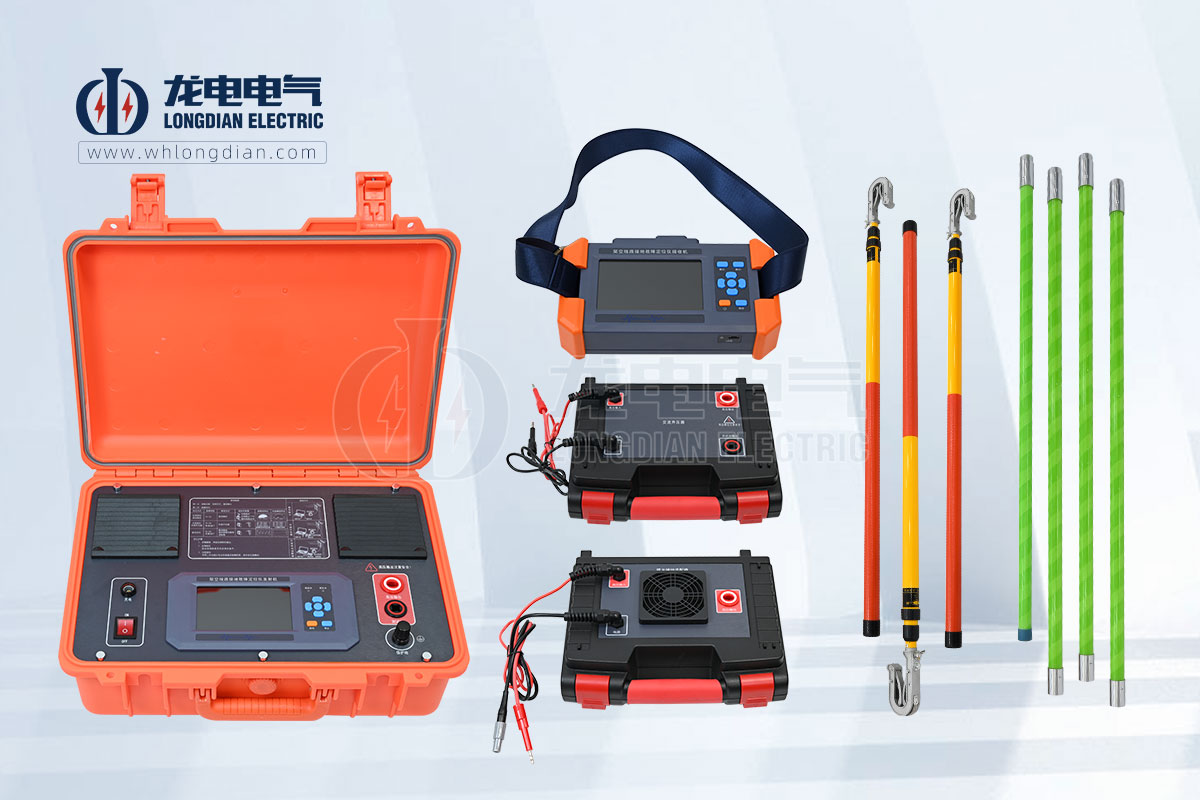

在故障線路停運后,首先由發射機向線路施加電壓使故障重現。電流由發射機發出,流經故障線路,在接地點入地并通過大地返回發射機。該模式同時適用于低阻、高阻、相間短路、弧光放電等故障。弧光接地故障需要接入弧光接地適配器,如果線路存在接地PT需要解除接地PT后再進行故障定位。
發射機輸出為脈動直流信號,頻率為超低頻1Hz,頻率越低則受系統分布電容的影響越小。理論上講純直流信號抗分布電容影響的能力最強,但使用純直流信號很難避免地磁影響,經過理論計算和實際驗證,1Hz信號已能滿足絕大多數現場測試需求。
發射機的輸出限制電壓為8kV,相當于10kV線路的相電壓峰值。若電壓過高則超過線路耐壓等級,可能損壞線路(尤其是接入的分支電纜)的主絕緣;過低則可能無法使故障復現。
在線路沿線,將懸掛傳感器通過絕緣桿掛接在線路上檢測注入電流。傳感器采用高靈敏度傳感器,其磁路無需閉合,在很大程度上方便了掛、取操作。傳感器檢測線路上的電流,自動進行調零操作,將模擬信號轉成數字信號后通過無線方式向外傳送。
在地面上的接收機接收懸掛傳感器發送的無線信號,在液晶屏上直觀顯示測量結果。在故障點前,電流波形持續存在,故障點后,電流波形消失??上冗M行粗略分段,再精確定點,從而快速確定故障位置。
近端驗證:
為了驗證設備是否正常、驗證故障線路的選線和選相是否正確、以及本線路是否符合設備的測試條件,建議在發射機端對傳感器和接收機進行一次近端現場驗證。 將懸掛傳感器掛接在發射機高壓輸出線上,距離發射機5米遠,防止發射機輻射干擾。接收波形應為標準矩形波形,長按【保存】鍵保存當前波形。
注意:傳感器掛接應盡量保持穩定。若不穩定,受地磁影響波形將會出現漂移,若漂移過大超出顯示范圍,則自動進入調零過程,待1~2個周波(也即1~2秒)后,波形會回到正常范圍。
分段定位:
近端驗證成功后,再進行沿線實際定位。
為快速逼近故障點,建議進行50%法分段。首先選擇在線路中點處登桿,用絕緣桿將懸掛傳感器掛接在故障線路的故障相,掛接應盡量保持穩定。
接收機在地面上接收數據,若波形穩定,幅值和近端驗證波形無明顯變化,說明故障點還在下游;若波形很小、說明已經越過故障點。
本次分段成功后,在故障點所在的段中繼續50%分段。分段越來越短,故障點也逐步逼近,直至精確找到故障位置。
若線路存在分支,應重點在分支處測量,以判斷故障發生在主干還是分支。若判斷是分支故障,則繼續在分支線路上分段定位。若分支線路的電纜發生故障,則應換用電纜故障測試儀進行測距和定點。
