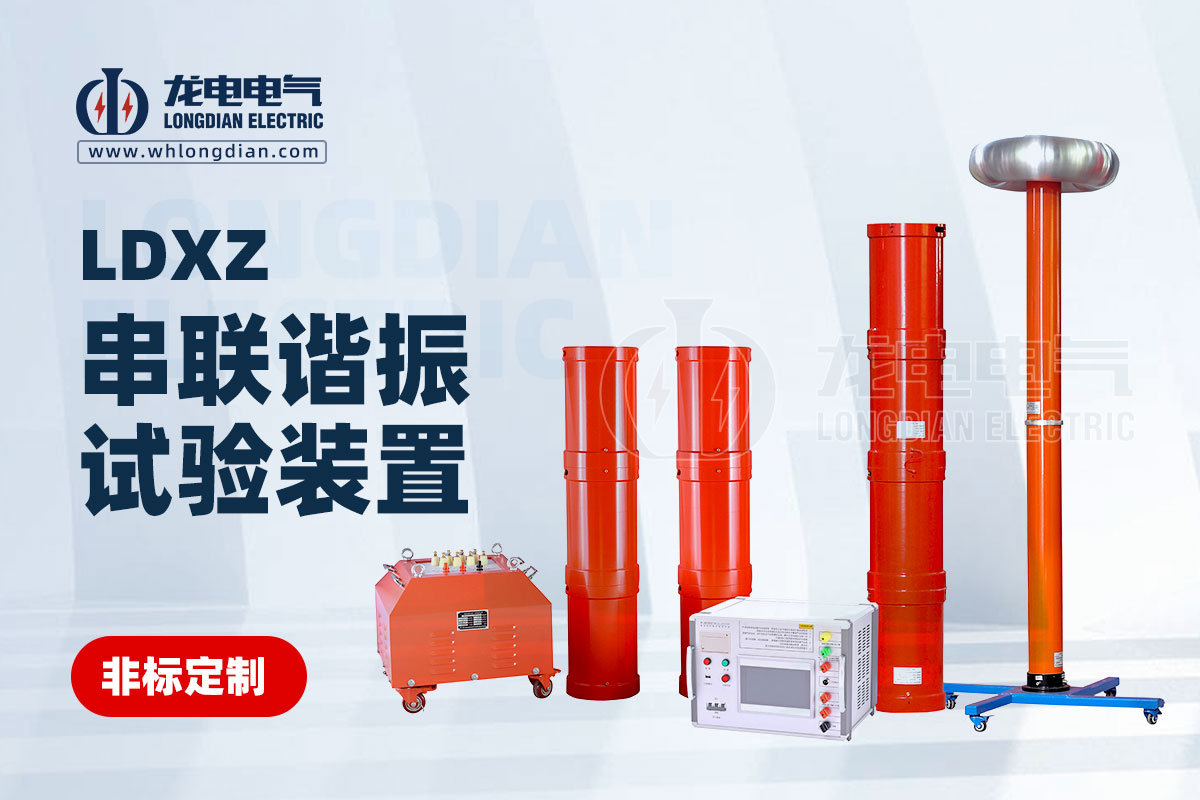

串聯諧振試驗裝置的結構主要包括隔離變壓器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器等部分。

● 隔離變壓器：隔離變壓器的主要作用是提供電氣隔離，確保測試人員和設備的安全。同時，它還負責將輸入電壓調整到適合進行串聯諧振試驗的級別。

● 調頻調壓電源：調頻調壓電源用于調節輸出電壓的頻率和幅度，以適應不同的試驗要求。這種電源能夠精確控制電壓和頻率，從而在被測設備上產生所需的諧振條件。

● 激勵變壓器：激勵變壓器用于提升電壓至所需水平，以便在被試品上形成足夠的高電壓。它連接于調頻調壓電源與電抗器之間，起到升壓和隔離的作用。

● 電抗器：電抗器與被試品的電容構成LC串聯諧振回路，通過調節電感量來滿足不同的測試需求。電抗器的參數直接影響諧振頻率和效果。

● 電容分壓器：電容分壓器并聯在被試品兩端，用于測量諧振電壓并提供過壓保護信號。它幫助監測試驗過程中的電壓變化，確保試驗安全進行。

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商，專注于串聯諧振試驗裝置等電力試驗設備的研發與生產。深耕電力行業多年，公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾，贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持，確保您的設備始終處于最佳狀態。選擇龍電電氣，選擇專業與信賴！
